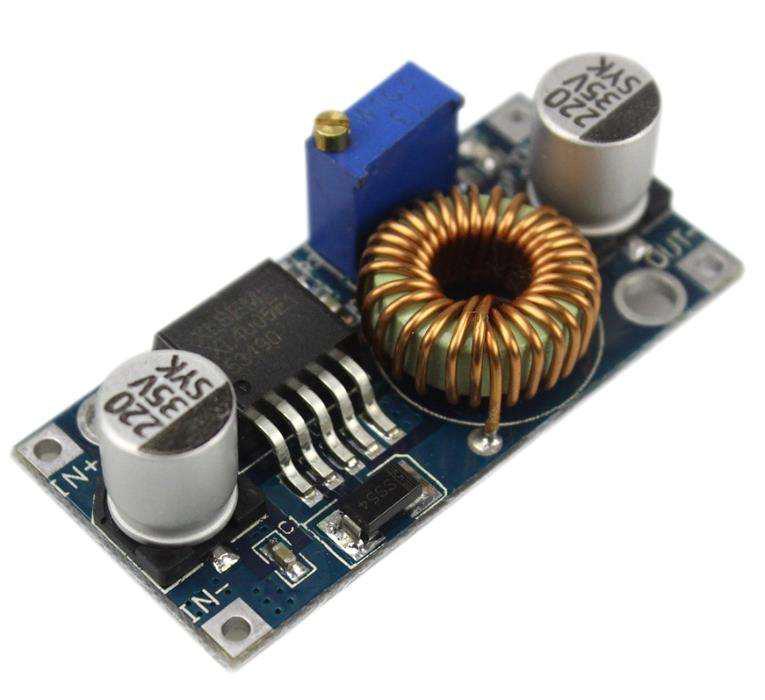

Понижуючий Модуль XL4005 5А DC-DC Регульований Перетворювач Плата

Упаковані в герметичні антистатичні пакети. Маркування підключення нанесена із зворотного боку плати.
Понижуючий перетворювач постійної напруги на мікросхемі XL4005 з регульованим вихідним напругою 1,25 - 32 і робочим струмом до 5А
DC-DC перетворювач ідеальне рішення для харчування схем з великим падінням напруги (різницею між вхідним і стабилизируемым напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання.
Пристрій зібрано на імпульсному знижувальному перетворювачі напруги XL4005 з частотою перемикання 300кГц. Мікросхема має вбудовані захисту: від перегріву (T > 125°C), обмеження по струму (8А), від короткого замикання на виході пристрою.
Вихідна напруга регулюється з допомогою високоточного многооборотного потенціометра.
При живленні навантаження робочим струмом більше 4А необхідно встановити радіатор зверху на мікросхему або плату модуля на радіатор, дотримуючись ізоляцію струмопровідних частин від встановлюваного тепловідведення або використовувати примусовий обдув.
Технічні характеристики:
- Вхідна напруга: постійне 4 - 35 В
- Діапазон регулювання вихідної напруги: постійне 1.25 - 32В
- Номінальний струм навантаження: 4,0 А
- Максимальний струм навантаження (з тепловідводом): 5,0 А
- Частота перемикання: 300кГц
- Пульсація вихідної напруги: < 50мВ
- Нестабільність вихідної напруги: < 2,5%
- ККД: 95% (макс.)
- Робоча температура: -40°C - +85°C
- Габарити (ШхГхВ): 43х21х14(мм)
- Вага: 18г
