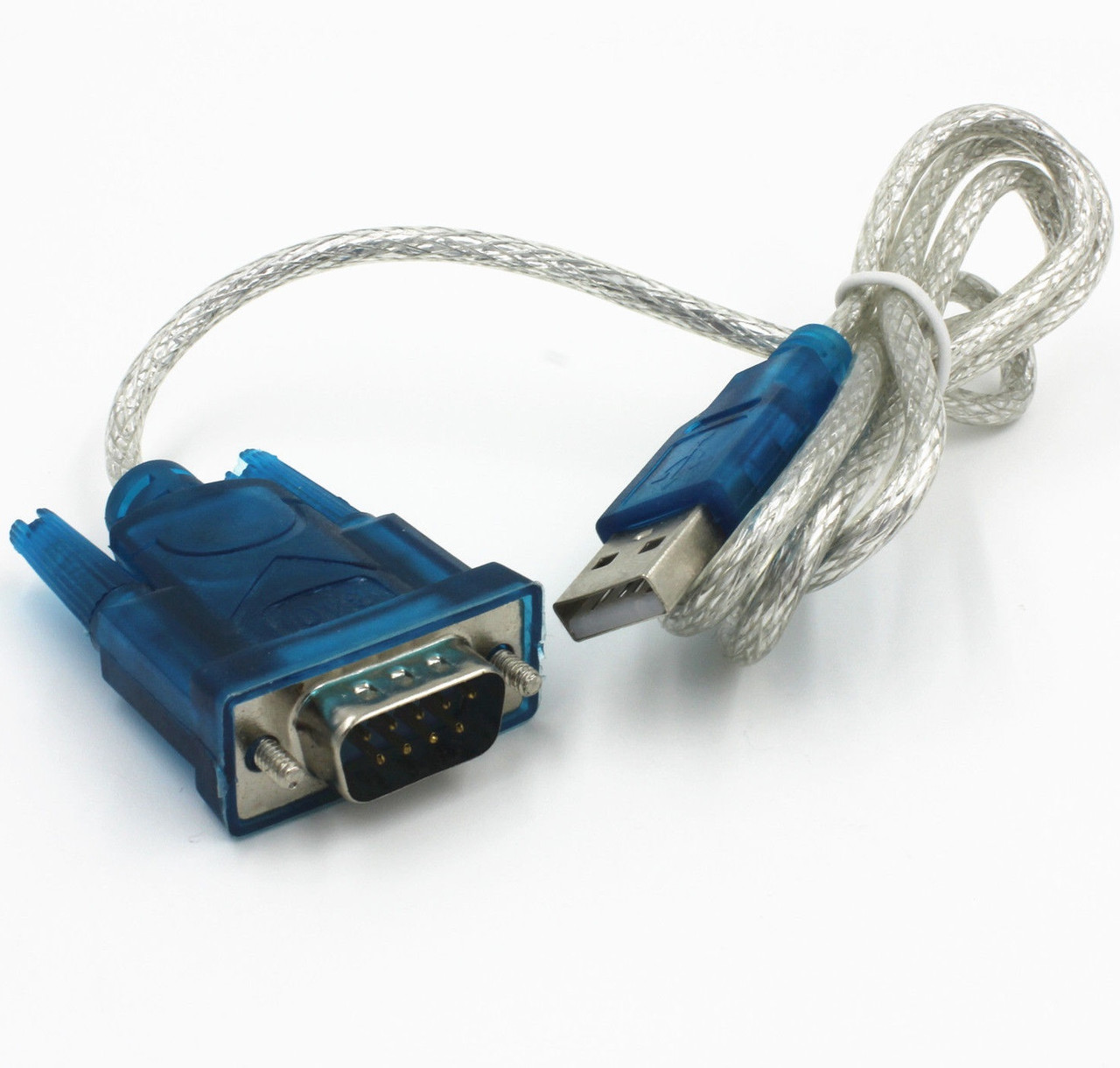

Перехідник USB-Кабель RS232 COM DB9 Адаптер

Кабель - перехідник USB - RS232 призначений для підключення до USB порту комп'ютера пристроїв, які використовують послідовний інтерфейс RS232 і призначені для підключення до COM-порту (DB9). Багато сучасні модифікації материнських плат і моделі ноутбуків не оснащені COM-портом. Між тим, пристрої даного стандарту вельми поширені (окремі види принтерів, термінали ISDN і багато іншого). Кабель-перехідник успішно вирішує завдання сумісності пристроїв, що працюють на інтерфейс RS232. Підключається пристрій буде мати можливість використовувати функцію «гарячого» підключення до працюючого комп'ютера. Перехідник має нерозбірний корпус.
Для использования кабеля нужно сначала установить драйвера с CD диска, который идет в комплекте. Потом нужно вставить кабель в USB порт компьютера и подождать пока операционная система «подхватит» нужные драйвера. Если «подхвата» не произошло, нужно сделать это вручную с помощью диспетчера устройств. Кабель должен определится как USB-SERIAL CH340.
Управление кабелем переходником осуществляется с компьютера или ноутбука с помощью специальных программ (терминалов).
Кабель - переходник USB - RS232 имеет два интерфейса для подключения к компьютеру и для подключения устройства:

• інтерфейс USB підтримує специфікації 1.1 і 2.0 і має швидкість передачі даних 0,5—480 Мбіт/с.
• інтерфейс RS232 виконаний в 9-ти контактному роз'ємі стандарту DB9 (він же COM порт) типу «тато», має швидкість передачі даних до 115200 біт/с.

Призначення сигналів:

• TxD – дані, що передаються комп'ютером в послідовному коді (логіка негативна);
• RxD – дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
• RTS – сигнал запиту передачі. Активний під час передачі;
• CTS – сигнал скидання (очищення) для передачі. Активний під час передачі. Говорить про готовність приймача;
• DSR – готовність даних. Використовується для завдання режиму модему;
• SG – сигнальне заземлення, нульовий провід;
• DCD – виявлення несучої даних (детектування сигналу);
• DTR – готовність вихідних даних;
• RI - індикатор виклику. Говорить про прийом модемом сигналу виклику по телефонній мережі.

Повний набір сигналів використовується тільки для підключення до комп'ютера зовнішнього модему.
Цей кабель-перехідник підходить для вирішення будь-яких завдань, пов'язаних з використанням інтерфейсу RS232.

Характеристики:

зібраний на чіпі: CH340;
довжина кабелю: 75 см;
вага комплекту: 58 г;
підтримка ОС: Windows / 98 / ME / 2000 / NT / XP / Vista / 7 / 8 як 32 - так і 64-бітними, Linux, iMac, iMac OS X;
швидкість передачі даних по RS232: до 115200 біт/с;
підтримка всіх сигналів інтерфейсу RS232;
підтримка функції Plug-in-Play;
інтерфейс USB підтримує специфікації: 1.1 і 2.0;
інтерфейс RS-232 виконаний в 9-ти контактному роз'ємі стандарту DB9 (він же COM порт) типу «тато».
