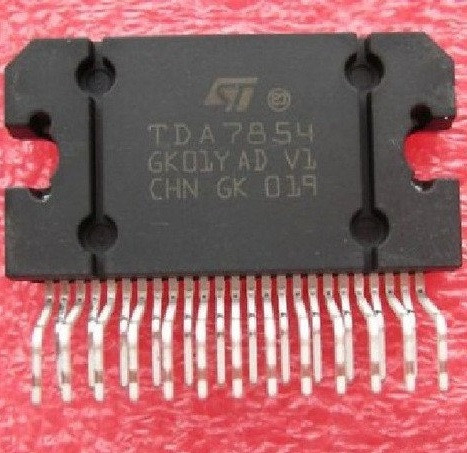

Підсилювач Звуку TDA7854F 4Х47 Вт TDA7854

Усилитель мощности звуковой частоты 4Х47Вт на нагрузку 4 Ома. Максимальная мощность 4Х80Вт на нагрузку 2 Ома. Коэффициент нелинейных искажений 0.01% при выходной мощности 4Вт. Каждый из четырех каналов выполнен по мостовой схеме с выходными каскадами на комплементарных КМОП транзисторах с околонулевым сопротивлением канала в режиме насыщения, работающих в режиме АВ и позволяющих получить амплитуду выходного сигнала близкой к напряжению питания. Обладает высоким КПД и на максимальной мощности греется значительно меньше конкурентов. Також, польові транзистори значно зменшують спектр гармонік підсилювача - звук стане прозорішим.

Предназначен для работы от однополярного питания в диапазоне 12-28В. Имеет режимы Mute и Standby. В режиме ожидания ток потребления 10мкА. Схема мягкого пуска обеспечит бесшумное включение и выключение. Защита выхода от разнообразных коротких замыканий также имеется, но лучше не испытывать - каждый выход предназначен выдерживать токи до 10А.

Схема включения простейшая из возможных, см второе фото. Идеально подходит для автомагнитолы или домашнего кинотеатра.

Аутентичные, сопротивление между выводами 3 и 5 = 3.05к, что согласно простому народному тесту подтверждает кошерность:
https://www.youtube.com/watch?v=3G-_b2FwaWw
