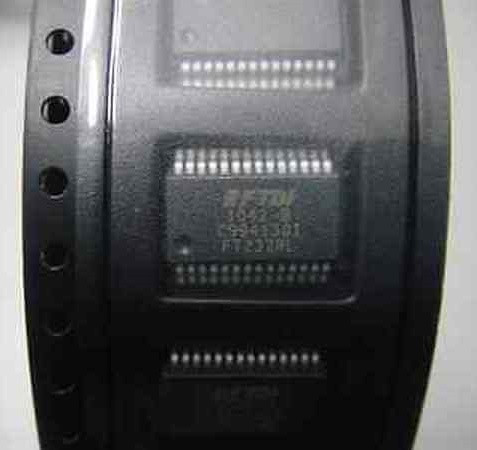

Мікросхема FT232RL FT232 SSOP28 FTDI USB-UART

Мікросхема FT232RL є высокоинтегрированным перехідником USB - UART дозволяє використовуючи мінімум зовнішніх компонентів організувати послідовний обмін даними між зовнішнім пристроєм на мікроконтролері і комп'ютером через шину USB. Порівняно з попередніми версіями мікросхеми у FT232RL на кристал інтегровані тактовий генератор, енергонезалежна пам'ять EEPROM, частина зовнішніх пасивних компонентів. Мікросхема може працювати в режимі послідовного обміну і в режимі bit-bang.

Характеристики і особливості мікросхеми FT232RL:

• одночіповий перехідник з USB у асинхронний послідовний інтерфейс передачі даних (UART);
• протокол USB повністю реалізований на мікросхемі;
• інтерфейс UART підтримує режими передачі 7 і 8 біт даних, 1 і 2 стопових біти, різні режими контролю парності;
• підтримка управління потоком даних програмного X-On / X-Off і апаратного;
• швидкості передачі від 300 бод до 3 мегабод для RS422 / RS485 / TTL і від 300 бод до 1 мегабод для RS-232;
• безкоштовні VCP (віртуальний COM-порт) і D2XX (DLL) драйвера для розробників;
• нова можливість - вбудований унікальний ідентифікаційний номер (FTDIChip-ID™) - може бути використаний для створення ключа захисту;
• нові настроювані висновки CBUS;
• можливість виведення стану прийому/передачі на зовнішні світлодіоди;
• можливість подачі тактового сигналу на зовнішні мікросхеми, контролери, ПЛІС, частоти 6, 12, 24 і 48 МГц;
• буфер FIFO на прийом і передачу для високошвидкісної передачі даних;
• настроюваний timeout для приймального буфера;
• покращений режим bit bang - висновки CBUS можуть служити для формування стробів читання і запису;
• вбудована енергонезалежна пам'ять EEPROM об'ємом 1024 байт;
• мікросхема поставляється з унікальним ідентифікаційним номером, який програмується на фабриці в процесі виготовлення кристалів і доступний для читання по шині USB;
• підтримка режимів живлення від шини, шини з великим споживанням і від зовнішнього джерела;
• вбудований стабілізатор на 3.3 з навантажувальною здатністю до 50 мА;
• вбудований перетворювач для напруг зовнішніх сигналів на висновках UART і CBUS від 1.8 до 5 вольт;
• справжня підтримка рівнів 5В / 3.3 / 2.8 / 1.8 CMOS на виході і TTL на вході висновків;
• висока навантажувальна здатність виходів;
• вбудована ланцюг скидання по харчуванню;
• вбудований генератор - не потрібно зовнішніх;
• вбудований фільтр живлення - не потрібен зовнішній RC фільтр;
• можливість інверсії сигналу UART;
• робота мікросхеми при напрузі живлення від 3.3 до 5.25 вольт;
• низьке споживання, режим енергозбереження;
• сумісність з хост контролерами UHCI / OHCI / EHCI;
• сумісність з USB 2.0 Full Speed;
• розширений робочий температурний діапазон: від -40°С до +85°С;
• корпус SSOP-28.
