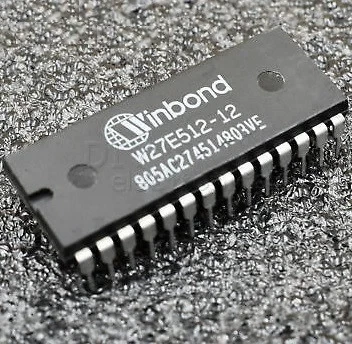

Память W27E512-12 W27E512-12A W27E512 EEPROM IC WINBOND Encapsulation:DIP-28

Це високошвидкісна, малопотужна Електрично стиравана та програмована пам'ять тільки для читання, організована × 8 бітів, яка працює від одного джерела живлення 5 вольтів. W27E512 забезпечує функцію стирання електричних мікросхем.

45/55/70/90/120/150 нС (макс.) Робочий струм зчитування: 30 мА (макс.) Робочий струм стирання/програмування 30 мА (макс.) Струм у режимі очікування: 1 мА (макс.) Одне джерело живлення 5 В

+14 В стирання/+12 В програмуванні напруги Повністю статична робота Всі входи та виходи безпосередньо TTL/CMOS

СИМВОЛ A0-A15 Q0-Q7 ОПИС Входи Дані Входи/Виходи Мікросхема Ввімкнути Вихід Ввімкнути, Запрограмувати/Стерти Напруга Живлення Джерело Живлення Заземлення Немає Під'єднання

Як і звичайні ультрафіолетові промені, W27E512 має дві функції керування, обидві з яких видають дані на виході. CE призначений для керування живленням і вибору мікросхеми. OE/VPP керує вихідним буфером для передавання даних на вихідні контакти. Коли адреса стабільна, час доступу до адрес (TACC) дорівнює затримці від CE до виходу (TCE), і дані доступні на виході після падіння OE/VPP, якщо дотримані таймінги T ACC і TCE.

Операція стирання — сполучний спосіб змінити дані з "1". На відміну від звичайних УФ-плівок, які використовують ультрафіолетове світло для стирання вмісту всього чипа (процедура, що потребує до пів години), W27E512 використовує електричне стирання. Зазвичай, чип може бути стерт упродовж мС за допомогою програми запису EPROM зі спеціальним алгоритмом стирання. Режим стирання вводиться, коли OE/VPP підвищений до VPE (14 В), VCC = VCE A9 = VPE (14 В), A0 низький, а всі інші адресні контакти низькі, а контакти введення даних високі. Пульсувальний CE low запускає операцію стирання.

Після операції стирання всі байти в чипі мають бути перевірені, щоб перевірити, чи були вони успішно видалені "1" чи ні. Режим перевірки стирання забезпечує чималий запас стирання, якщо VCC = VCE (3,75 В), CE низький і OE/VPP низький.

Програмування виконується точно так само, як у звичайних УФ-плівках, і програмування-єдиний спосіб змінити ці комірки з "0". Режим програми вводиться, коли OE/VPP підвищується до VPP (12 В), VCC = VCP (5 В), адресні контакти рівні бажаним адресам, а вхідні контакти рівні бажаним входам. Пульсувальний CE low запускає операцію програмування.

Всі байти в мікросхемі мають бути перевірені, щоб перевірити, чи були вони успішно запрограмовані з потрібними даними, чи ні. Отже, після того, як кожен байт запрограмований, має бути зроблена операція перевірки програми. Режим перевірки програми автоматично забезпечує чималий запас програми. Цей режим буде введений після виконання програми, якщо OE/VPP низький і CE низький.

Режим стирання або заборони програм дає змогу паралельно прати або програмувати кілька мікросхем із різними даними. За високого рівня CE стирання або програмування нецільових мікросхем блокується, отже, за винятком виводів CE і OE/VPP, W27E512 може мати загальні входи.

Режим очікування неабияк знижує струм VCC. Цей режим вмикається, коли CE високий. У режимі очікування всі виходи є в стані високого імпедансу, незалежно від OE/VPP.

Оскільки EPROM часто використовуються у великих масивах пам'яті, W27E512 забезпечує два влаштування для декількох під'єднань до пам'яті. Дволінійне керування забезпечує мінімально можливу розсіювану потужність пам'яті та гарантує, що не відбудеться конфлікт на шині даних.

Характеристики комутації живлення EPROM вимагають ретельного розв'язання пристрою. Проектувальників систем цікавлять три проблеми струму живлення: рівні струму в режимі очікування (ISB), рівні активного струму (ICC) і піки перехідного струму, що виникають унаслідок падіння й підвищення меж CE. Величини перехідного струму залежать від ємнісного й індуктивного навантаження на виході пристрою. Дволінійне керування та правильний вибір роз'єднувального конденсатора подарують піки перехідної напруги. Кожен пристрій має мати керамічний конденсатор μ F, під'єднаний між його VCC і GND. Цей високочастотний конденсатор із низькою внутрішньою провідністю має бути розташований якомога ближче до пристрою. Крім того, для розкладних восьми пристроїв електролітичний конденсатор місткістю 4,7 мкФ має бути поміщений у роз'єм живлення матриці між VCC і GND. Об'ємний конденсатор подолає спади напруги, викликані індуктивністю трасування плати ПК.

РЕЖИМ CE Вихід для читання Вимкніть режим очікування (TTL) Режим очікування (CMOS) Перевірка програми Заборонено на стирання Перевірка заборони на стирання ID продукту-ідентифікатор продукту виробника-пристрій VIL VIH VCC ±0,3 В VIL VIH VIL VIH VIL OE/VPP VIL VIH X VPP VIL VPP VPE VIL VPE VIL

КОНТАКТЫ A0 VIL X VIL VIH A9 VPE X VHH VCC VCP VCC VCP VCE 3,75 VCE VCC ВЫХОДЫ DOUT High Z High Z High Z DIN DOUT High Z DIH DOUT High Z DA (Шестигранный) 08 (Шестигранный)
